Ogrevanje večjih objektov – kaskadna toplotna črpalka ali geotermalna rešitev.
Za večstanovanjske objekte, hotele, poslovne stavbe in industrijske objekte. Kompletna izvedba na ključ – od projektiranja do subvencije Eko sklada.
147 kW
max. moč kaskade – sestavimo jo po meri vašega objekta
960 kW
max. moč geotermalne kaskade zemlja/voda
do 8000 €
subvencija Eko sklada za geotermalno toplotno črpalko
do 50 %
za večstanovanjske objekte – razpis EKOSKLADA
Za katere objekte
Kateri tip objekta upravljate?
Vsak objekt je drugačen. Izberite vaš tip in odkrijte, katera rešitev je optimalna.
Večstanovanjski objekt / blok
Skupna kotlovnica ali posamična toplotna črpalka za vsako stanovanje. Enostavni obračun stroškov, avtonomija vsakega lastnika.
Hotel, hostel, apartmaji
Visoke potrebe po sanitarni topli vodi, enakomerna temperatura v vseh sobah, upravljanje na daljavo. Neprekinjeno delovanje je ključno.
Poslovna stavba, industrijski objekt
Ogrevanje in hlajenje poslovnih prostorov, pisarn, skladišč. Možnost hkratnega ogrevanja in hlajenja različnih con.
Tri rešitve za včje objekte
Katera rešitev ustreza vašemu objektu?
Pri ogrevanju večjih objektov so na voljo tri temeljno različne rešitve. Vsaka ima svoje prednosti glede na tip objekta, razpoložljiv prostor in ogrevalne potrebe.

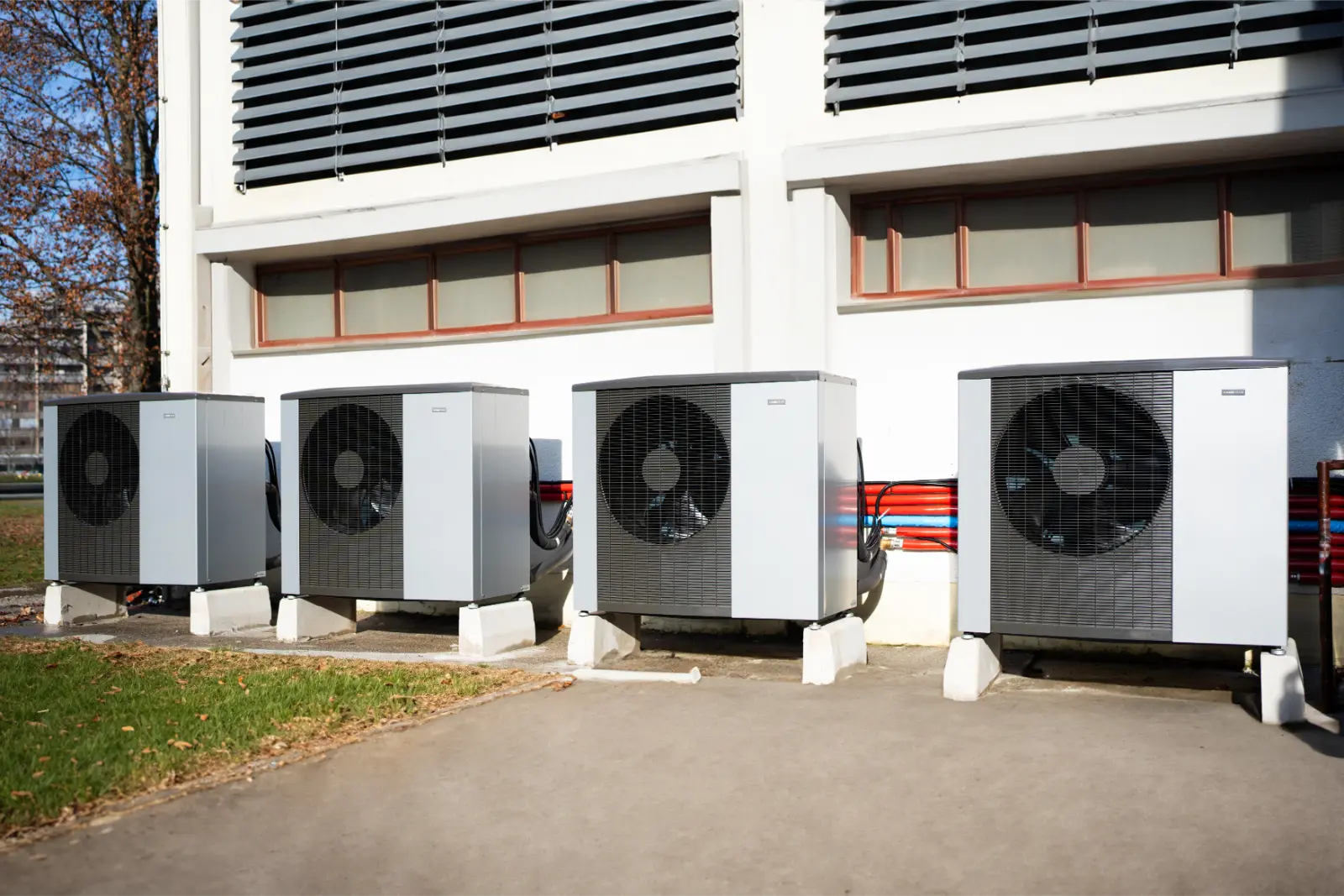

Kaskada Extreme Silence – do 8× S2125-20
Zrak/voda · do 145 kW · en krmilnik SMO S40
Do 8 toplotnih črpalk v kaskadi – en skupen krmilnik SMO S40
Skupna moč do 144,8 kW ogrevanja
Temperatura ogrevanja do 75 °C – R290, A+++
30 dB na 10 m – tiho tudi v urbanih okoljih
Fleksibilnost: v kaskado vežemo tudi manjše moči
V okvari ene enote – ostale delujejo nemoteno
Geotermalne toplotne črpalke zemlja/voda
Zemlja/voda · 5–120 kW posamična · kaskada do 960 kW
Moč posamične enote: 5, 8, 13, 18, 30, 40, 60, 120 kW
Kaskada do 8× S1357-120 = 960 kW
~20 % višja letna učinkovitost kot zrak/voda
Temperatura do 75 °C – inverterska tehnologija, R290
Skoraj neslišno delovanje – motor v zvočno izoliranem modulu
Zemeljska sonda, kolektor ali podtalnica
Compact Split – posamična toplotna črpalka za vsako stanovanje
Zrak/voda · notranja enota 0,36 m² · za manjše stanovanjske enote
Vsak lastnik stanovanja samostojno nastavlja ogrevanje
Enostavni obračun stroškov – lasten električni števec
Notranja enota na samo 0,36 m² – z bojlerjem in hidravliko
Varčno ogrevanje sanitarne vode – brez centralnega pregrevanja
Enostavno upravljanje in vzdrževanje vsake enote posebej
V fazi projektiranja predvidimo postavitve notranjih in zunanjih enot
Razlaga pojma

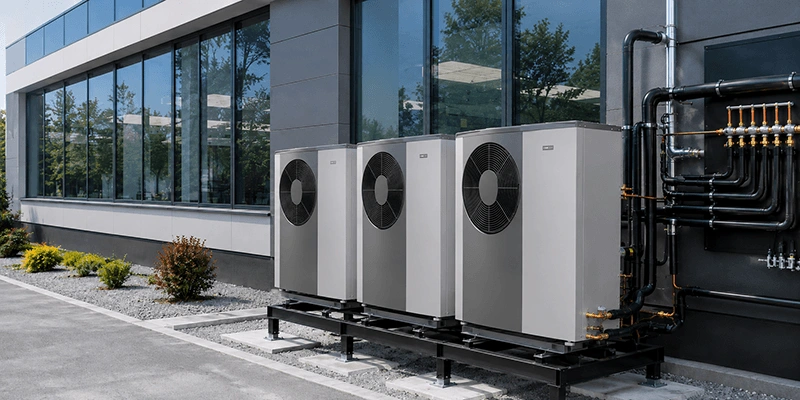

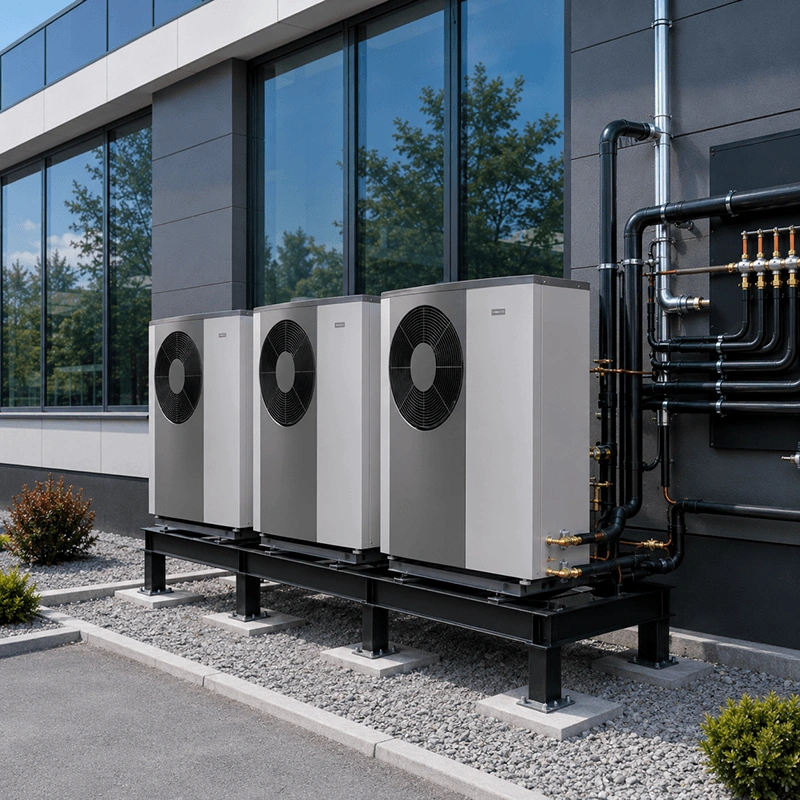

Kaj je kaskadna toplotna črpalka?
Kaskadna toplotna črpalka ni ena sama velika naprava — je sistem več manjših toplotnih črpalk, ki so med seboj povezane in delujejo kot ena celota.
Namesto ene enote moči 100 kW postavimo na primer 6 enot po 18 kW — skupaj dosežejo enako moč, a z bistveno večjo fleksibilnostjo in zanesljivostjo.
Predstavljajte si to kot ekipo: vsak član dela svoj del dela, skupaj pa zmorejo več kot en sam — in če eden odpade, ekipa še vedno deluje.
Zakaj kaskada?
Prednosti kaskadnega sistema pred eno veliko toplotno črpalko
Ogrevanje večjih objektov se danes izvaja s kaskadnimi toplotnimi črpalkami – več manjših enot, ki so med seboj povezane v celovit ogrevalni sistem. Ta pristop ima bistvene prednosti.
Fleksibilnost moči
Izbiramo natančno potrebno skupno moč z vezavo željenih modelov. Ni prevelikih ali premajhnih sistemov.
Pametno delovanje
Pri manjših potrebah se vklopi manj toplotnih črpalk. Vsaka dela v optimalnem delovnem področju – maksimalna učinkovitost.
Hkratno ogrevanje in hlajenje
Različne cone objekta hkrati ogrevamo in hladimo. Idealno za objekte z izrazito južno in severno stranjo.
Zanesljivost in vzdrževanje
V primeru okvare ene enote – ostale delujejo nemoteno. Manj različnih rezervnih delov za vzdrževanje celotnega sistema.
Hkratna priprava sanitarne vode
Ene toplotne črpalke ogrevajo prostore, druge vzporedno pripravljajo sanitarno toplo vodo.
Razširljivost
Sistem se prilagodi rasti objekta – dodamo enote po potrebi brez zamenjave obstoječe opreme.
Linija 1 – Kaskada zrak/voda
Kaskada Extreme Silence – NIBE S2125-20 + SMO S40
Do 8 toplotnih črpalk S2125-20 v kaskadi z enim centralnim krmilnikom SMO S40. Skupna moč do 144,8 kW. Vse toplotne črpalke vsebujejo naravno hladivo R290.
Skupna moč glede na število enot v kaskadi
18,1 kW
36,2 kW
54,3 kW
144,8 kW
* V kaskado lahko vežemo tudi manjše moči toplotnih črpalk (S2125-8, -12, -14, -16, -20) glede na potrebe objekta.
Zunanja enota S2125-20 – za kaskadne sisteme
Vezava v kaskado – do 8 enot S2125-20 z enim krmilnikom SMO S40
Doseganje temperatur ogrevanja do 75 °C – hladivo R290, A+++
Izjemno tiha izvedba – samo 30 dB na 10 m
Zelo visoka energetska učinkovitost A+++ – talno in radiatorsko ogrevanje
Zbirna posoda kondenza – brez zmrzovanja pod enoto
Robustna skandinavska izvedba za dolgo življenjsko dobo
LAN in WiFi – upravljanje z aplikacijo myUplink
Notranje enote: SMO S40 (krmilnik), VVM S320 ali VVM S500
Tehnični podatki – kaskadne moči S2125-20
| Model / vezava | S2125-20 (1×) | 2× | 3× | 4× | 8× |
|---|---|---|---|---|---|
Max. moč ogrevanja (kW) | 18,1 | 36,2 | 54,3 | 72,4 | 144,8 |
Moč ogrevanja pri A-7/W35 (kW) | 13,6 | 27,2 | 40,8 | 54,4 | 108,8 |
Moč hlajenja (kW) | 9,8 | 19,6 | 29,4 | 39,2 | 78,4 |
Hrup na 10 m (dB) | 30 | Odvisno od razporeditve enot – načrtujemo skupaj | |||
Notranja enota – SMO S40 (krmilnik kaskade)
SMO S40 – stenska krmilna enota
Centralni krmilnik za upravljanje celotnega kaskadnega sistema in ogrevalnega omrežja
Omogoča kaskadno vezavo do 8 toplotnih črpalk – en krmilnik za celoten sistem
Toplotni vir — zrak, zemlja ali podzemna voda imajo različne stroške vgradnje.
Dodatni moduli za krmiljenje mešalnih krogov, bazena, solarnega sistema
Serijsko LAN in WiFi – upravljanje in nadzor celotnega sistema z aplikacijo myUplink
Brezžične upravljalne enote: termostati, displeji po conah
Kompaktna stenska izvedba – minimalen prostor v strojnici
Alternativne notranje enote
VVM S320 – kompaktna enota z vgrajenim bojlerjem 180 l, zalogovnikom 26 l in vso hidravliko. Za objekte z manjšimi potrebami po sanitarni topli vodi.
VVM S500 – enota z zalogovnikom 500 l (80 l ogrevanje, 420 l sanitarna voda). Za hotele in objekte z visokimi potrebami po topli vodi.
Konfiguracijo notranje enote vedno prilagodimo zahtevam objekta. Pravo izbiro naredimo skupaj na brezplačnem projektnem ogledu. Dogovorite brezplačen ogled.
Linija 2 – Geotermalna toplotna črpalka zemlja/voda

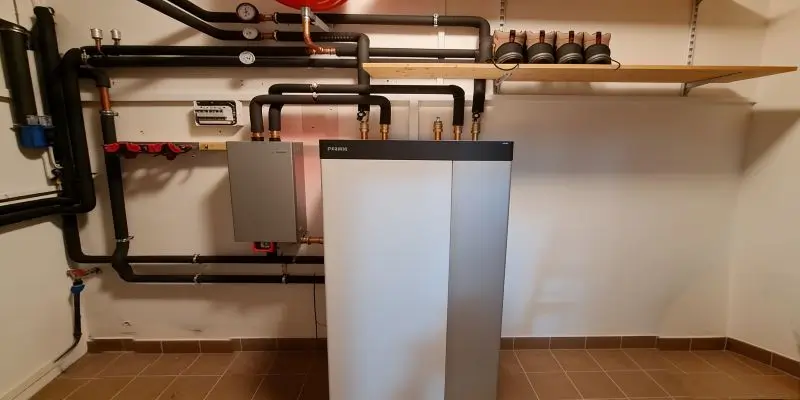

Kaj je geotermalna toplotna črpalka?
Geotermalna toplotna črpalka zemlja/voda ne jemlje toplote iz zunanjega zraka, ampak iz zemlje — kjer je temperatura skozi celo leto stabilna in konstantna. Pozimi, ko je zunaj -10 °C, je na globini 1,5 m še vedno okoli +8 °C. Ta shranjana toplota gre v vaš ogrevalni sistem.
V praksi to pomeni: sistem ne občuti zime. Deluje enako učinkovito januarja kot maja. Rezultat je nižja poraba elektrike, višja letna učinkovitost in popolna neodvisnost od vremenskih razmer.
Toploto iz zemlje pridobivamo na tri načine — z zemeljskim kolektorjem, zemeljsko sondo ali podtalnico. Kateri vir je primeren za vaš objekt, določimo skupaj na brezplačnem projektnem ogledu.
Prednosti geotermalne toplotne črpalke zemlja/voda
~20 % višja letna učinkovitost
Ker je temperatura v zemlji pozimi višja kot zunanjega zraka, toplotna črpalka dela z manjšim temperaturnim dvigom – porabi manj elektrike za enako toploto.
Skoraj neslišno delovanje
Ni zunanje enote, ni ventilatorja. Motor je nameščen v zvočno izoliranem modulu znotraj objekta – primerno tudi za najstrožje urbanistične zahteve glede hrupa.
Temperatura ogrevanja do 75 °C
Inverterska tehnologija in EVI kompresor omogočata visoke temperature predtoka – primerno tako za talno ogrevanje kot za obstoječe radiatorske sisteme.
Neodvisna od vremena
Zrak/voda toplotne črpalke so manj učinkovite pri mrzlem vremenu. Geotermalna toplotna črpalka deluje enako učinkovito v januarju kot v aprilu – brez padca moči.
Kaskada do 960 kW
Kaskadna vezava do 8× S1357-120 doseže skupno moč 960 kW – dovolj za ogrevanje velikih hotelskih kompleksov, industrijskih objektov ali celih stanovanjskih sosesk.
Naravno hladivo R290
Vse geotermalne toplotne črpalke NIBE vsebujejo naravno hladivo R290 – brez negativnega vpliva na okolje in brez tveganja prihodnjih zakonodajnih omejitev.

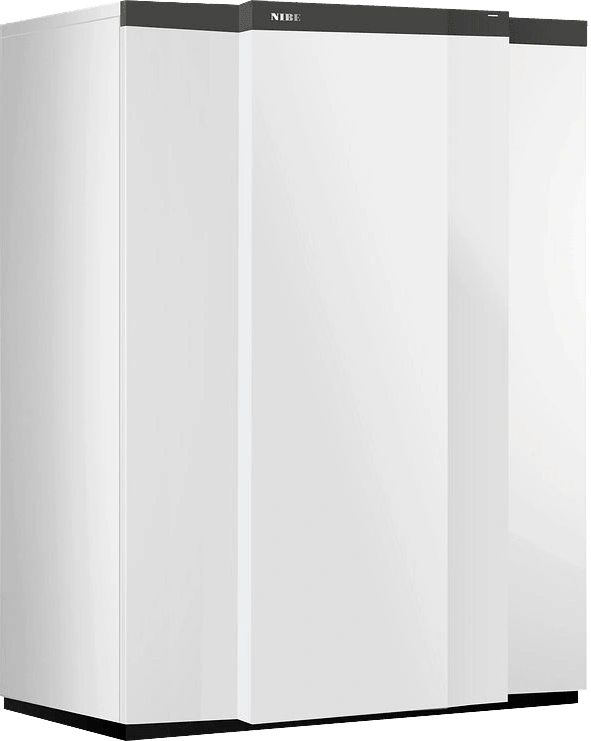

Geotermalne toplotne črpalke – od 5 do 960 kW
Lastnosti geotermalne toplotne črpalke NIBE
Posamične enote: 5, 8, 13, 18 kW (NIBE S1157/S1257) in 30, 40, 60, 120 kW (NIBE S1357)
Kaskadna vezava do 8× S1357-120 = skupna moč 960 kW
Temperatura ogrevanja do 75 °C – inverterska tehnologija, EVI kompresor, R290
Kompaktna notranja enota z vgrajeno hidravliko in bojlerjem (modeli S12…)
Inverterska regulacija – deluje točno z močjo, ki jo objekt dejansko potrebuje
Primerno za zemeljski kolektor, zemeljsko sondo ali podtalnico
Razpoložljive moči – geotermalne toplotne črpalke
| Serija | Model | Grelna moč (kW) | Primerno za |
|---|---|---|---|
S1157 / S1257 | -5 | 1,2 – 5 | Stanovanja, manjše pisarne |
S1157 / S1257 | -8 | 1,5 – 8 | Stanovanja, manjše pisarne |
S1157 / S1257 | -13 | 3 – 13 | Manjše poslovne stavbe |
S1157 / S1257 | -18 | 4 – 18 | Manjši večstanovanjski objekti |
S1357 | -30 | do 30 | Srednje veliki objekti |
S1357 | -40 | do 40 | Srednje veliki objekti |
S1357 | -60 | do 60 | Večje poslovne stavbe, hoteli |
S1357 | -120 | do 120 | Veliki objekti · kaskada do 960 kW |
Geotermalne toplotne črpalke – od 5 do 960 kW
Geotermalna toplotna črpalka potrebuje vir toplote v zemlji ali podtalnici. Obstajajo trije načini – kateri je primeren, določimo na podlagi lokacije in velikosti objekta.
Zemeljski kolektor
Za objekte z dovolj velikim vrtom
Cevi so položene vodoravno na globini od 0,8 do 1,2 m. Zemlja nad njimi mora ostati nepozidana in odprta za padavine, ki regenerirajo toploto.
Zemeljska sonda
Za večje objekte v urbanih okoljih
U-cev, vgrajena v izvrtino 80–140 m globine. Odvzema toploto iz stabilnih zemeljskih plasti – učinkovito skozi celo leto, ne glede na površinsko vreme.
Podtalnica
Kjer je podtalnica dostopna
Črpamo podtalnico in izkoriščamo njeno toploto. Zagotavlja visoko in stabilno učinkovitost – a je mogoče le tam, kjer je podtalnica v zadostni količini in kakovosti.
Kateri vir je pravi za vas? Tega ne moremo vedeti brez pregleda lokacije in ogrevalne moči objekta. EkoFrank skupaj z vami oceni razpoložljive vire, izračuna dimenzije in priporoča optimalno rešitev – brezplačno, v okviru projektnega svetovanja. Dogovorite brezplačno projektno svetovanje.
Linija 3 – Posamične enote za stanovanja
Compact Split – vsako stanovanje svoja toplotna črpalka
Pri večstanovanjskih objektih je pogosto optimalna rešitev, da vsako stanovanje dobi svojo toplotno črpalko. Vsak lastnik je avtonomen, stroški ogrevanja so pregledni in enostavni za obračun.
Notranja enota – Compact Split
Kompaktna notranja enota z bojlerjem 180 l in vsemi komponentami za takojšnjo priključitev – na površini samo 0,36 m²
Vgrajen bojler 180 l z vsemi hidravličnimi komponentami
Pretočni električni grelec
Raztezna posoda ogrevanja 10 l
Glavna obtočna črpalka
3-potni ventil za sanitarno vodo + 3-potni ventil za ogrevanje/hlajenje
Tipalo zunanje in notranje temperature
Krmiljenje celotnega ogrevalnega sistema
Serijsko LAN – upravljanje z aplikacijo myUplink
Fleksibilen pokrov v designu toplotne črpalke za urejen videz instalacij

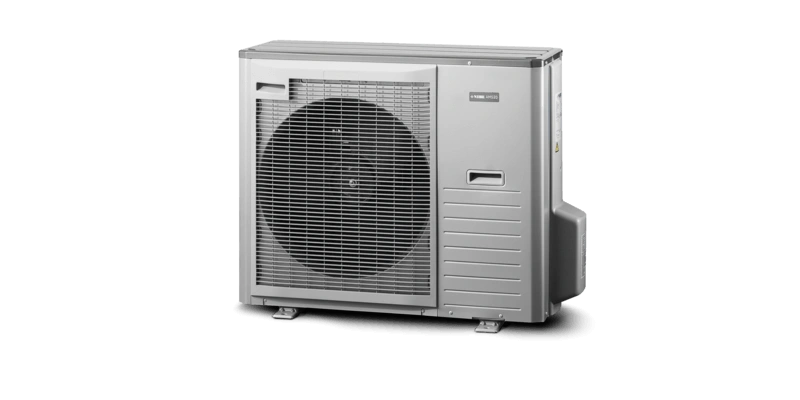

Zunanja enota – AMS 20
Kompaktna zunanja enota, nameščena na fasadi ali balkonu – ne potrebuje strojnice
Doseganje temperatur ogrevanja do 60 °C – za talno in radiatorsko ogrevanje
Visoka energetska učinkovitost A+++
Modulirana moč ogrevanja – dela točno toliko, kolikor stanovanje potrebuje
Funkcija aktivnega hlajenja – prijetna temperatura poleti
Posoda kondenza z grelcem – zanesljivo odvajanje kondenza
Možnost priključitve fotovoltaičnega sistema
Kompaktne dimenzije – montaža na fasado brez posebnih gradbenih del
Zakaj posamična toplotna črpalka za vsako stanovanje?
Polna avtonomija vsakega lastnika
Vsak lastnik povsem samostojno nastavlja temperaturo, urnik ogrevanja in pripravo sanitarne vode – brez usklajevanja s sosedi ali upravljavcem.
Enostavni obračun stroškov
Lasten električni števec – vsak plača točno toliko, kolikor porabi. Ni delitve skupnih stroškov, ni sporov med etažnimi lastniki.
Subvencija za vsakega lastnika posebej
Vsak lastnik stanovanja je upravičen do lastne subvencije Eko sklada. EkoFrank pripravi dokumentacijo za vsako enoto. Subvencija se sešteje za celoten projekt.
Enostavno vzdrževanje
Vsak lastnik skrbi za svojo enoto. Okvara ene toplotne črpalke ne vpliva na ostala stanovanja – ni skupne kotlovnice, ki bi ustavila ogrevanje vsem.
Tehnični podatki – zunanje enote Compact Split (AMS 20)
| Model | AMS 20-6 | AMS 20-10 | AMS 10-12 |
|---|---|---|---|
Max. moč ogrevanja (kW) | 7,8 | 11,4 | 11,6 |
Moč ogrevanja pri A-7/W35 (kW) | 5,5 | 8,7 | 9,4 |
Moč hlajenja (kW) | 5,3 | 7,1 | 9,4 |
Energetski razred (povp. W35) | A+++ | A+++ | A++ |
Energetska učinkovitost (%) | 200 | 181 | 174 |
SCOP (EN14528, W35) | 5,1 | 4,6 | 4,4 |
Max. zvočna moč po EN12102 (dB) | 54 | 53 | 58 |
Hrup na razdalji 1 m (dB) | 49 | 52 | 52 |
Hrup na razdalji 5 m (dB) | 35 | 38 | 38 |
Hrup na razdalji 10 m (dB) | 29 | 32 | 32 |
Priporočena površina stanovanja (m²) | do ~100 | do ~160 | do ~160 |
Najpogosteje izbran model za stanovanja do 160 m² je AMS 20-10. Za večja stanovanja ali hiše z višjimi izgubami priporočamo AMS 10-12. Pravi model določimo na podlagi toplotnih izgub stanovanja – brezplačno ocenimo pri projektnem ogledu.
Pametno upravljanje
Aplikacija myUplink – celoten sistem v dlani
Vsaka toplotna črpalka NIBE je serijsko opremljena z LAN in WiFi povezavo. Prek aplikacije myUplink upravljate in nadzirate celoten sistem na daljavo – z enega mesta, ne glede na to ali gre za eno enoto ali kaskado 8 toplotnih črpalk.
Nadzor v realnem času – temperatura, delovanje in status vseh enot v sistemu na enem zaslonu
Upravljanje na daljavo – nastavitve ogrevanja, urniki in parametri brez fizičnega dostopa do strojnice
Alarmi in obvestila – ob nepravilnosti prejmete push sporočilo in e-mail. Hitra intervencija brez zamude
Poraba energije – zgodovinski podatki o porabi in učinkovitosti sistema. Osnova za optimizacijo stroškov
Smart grid – sistem samodejno prilagaja delovanje glede na ceno elektrike in razpoložljivo fotovoltaično energijo
Posodobitve programske opreme – nova funkcija ali popravek se namesti brez obiska serviserja
iOS in Android – dostop prek mobilne aplikacije ali spletnega vmesnika, kjerkoli ste
Za upravljavce večjih objektov myUplink pomeni en pregled za celoten sistem – ne hodite od enote do enote. EkoFrank vam pri zagonu nastavi aplikacijo in razloži delovanje.
Subvencija Eko sklada 2026
Do 8.000 € subvencije – dokumentacijo uredimo mi
Za geotermalne toplotne črpalke je na voljo višja subvencija kot za zrak/voda sisteme. EkoFrank pripravi vso dokumentacijo – investitor samo podpiše.
Toplotna črpalka zrak/voda
do 4.500 €
Do 50 % investicije pri zamenjavi fosilnega kotla.
Do 20 % pri novi vgradnji (max. 1.000 €).
Geotermalna zemlja/voda
do 8.000 €
Do 50 % investicije pri zamenjavi fosilnega kotla.
Do 20 % pri novi vgradnji (max. 3.000 €).
Vaše delo pri pridobitvi
0 €
EkoFrank pripravi vso dokumentacijo brezplačno – v okviru storitve. Investitor samo podpiše.
Zakaj EkoFrank
Zakaj EkoFrank za vaš projekt?
Pri večjih projektih partner ni le dobavitelj opreme. Je svetovalec, projektant, izvajalec in servis v eni osebi – za vso življenjsko dobo sistema. To je razlika med dobrim sistemom in odličnim.
Večji projekti niso le “večja toplotna črpalka”. Zahtevajo razumevanje hidravlike, krmilnih zank, dimenzioniranja sanitarne vode in integracije z obstoječo infrastrukturo. Mag. Franc Pesjak uni. dipl. inž. to razume iz prve roke – ne iz prospekta.
Vključimo se v projekt pri arhitektu – ne po zaključku gradnje
Predvideti prostor za strojnico, pozicijo zunanjih enot, cevne prepuste, električni priključek ustrezne moči in pri geotermali lokacijo vrtin – vse to je treba rešiti preden je betonska plošča ulita. EkoFrank sodeluje z arhitekti in projektanti že v fazi idejne zasnove.
Ena ekipa, ena odgovornost – od dobave do zagona
Pri večjih projektih pogosto pride do situacije, ko je “elektrikar čakal na inštalaterja, inštalater pa na dobavitelja”. Pri EkoFranku je to nemogoče – vso dobavo, montažo, nastavitev in zagon izvede naša ekipa. En klic, ena odgovornost, en datum.
Subvencije za vsako enoto – seštevek je znaten
Investitor večstanovanjskega objekta z 20 stanovanji in Compact Split toplotnimi črpalkami ima potencialno 20 ločenih subvencij Eko sklada. EkoFrank pripravi vso dokumentacijo za vsako enoto posebej – to zahteva izkušnje, ki jih splošni izvajalci nimajo. Vi samo podpišete.
Ekskluzivni partner NIBE Extreme Silence – dostop do rezervnih delov brez čakanja
EkoFrank je ekskluzivni partner za linijo NIBE Extreme Silence v Sloveniji. Za upravljavca objekta to pomeni: rezervni deli so pri nas na zalogi, ne naročeni iz Skandinavije. Ko sistem v zimskem mesecu potrebuje servis, ni čakanja 3 tedne na del.
Servisna pogodba za upravljavce – mirnost za 20+ let
Upravljavci objektov ne morejo tvegati, da sistem med sezono odpove brez odziva. EkoFrank ponuja dolgoročne servisne pogodbe z lastnim servisnim timom – isti tehniki, ki so sistem namestili, ga tudi vzdržujejo. Niso odvisni od zunanjega pogodbenca, ki tega sistema ne pozna.
25+
100+
izvedenih projektov ogrevanja v Sloveniji
960 kW
max. moč geotermalne kaskade, ki jo izvedemo
0 €
vašega dela pri pridobitvi subvencije Eko sklada
Poslovni + stanovanjski
LA 28 TBS - poslovni in stanovanjski
Toplotna črpalka zrak/voda LA 28 TBS za ogrevanje poslovnega in stanovanjskega objekta.
Hotel · ogrevanje + hlajenje
LA 60+ TUR - hotel
Toplotna črpalka LA 60+ TUR za ogrevanje in hlajenje hotela ter segrevanje sanitarne vode samostojno ali z odpadno toploto hlajenja poleti.
Voda/voda · 7 nadstropij · ROI < 2 leti
WI 35 TU - delavnica + pisarne
Toplotna črpalka voda/voda WI 35 TU za ogrevanje 7-nadstropnega bloka. Vračilo investicije v manj kot 2 letih.
Brez obveznosti
Brezplačna strokovna ocena – preverite, ali se vam splača
Opišite vaš objekt in mi ocenimo, katera toplotna črpalka je optimalna, kakšni so prihranki in kakšna subvencija vam pripada.
Brezplačen ogled – brez obveznosti
Odgovorimo v 24 urah
Subvencijsko dokumentacijo uredimo mi
Cena z montažo – brez skritih stroškov
EkoFrank d.o.o.
Mag. Franc Pesjak uni. dipl. inž.
Črnova 4, 3320 Velenje
031 396 623
info@ekofrank.si
Povpraševanje za brezplačno ponudbo
Načrtujete ogrevanje večjega objekta?
Pokličite nas ali opišite projekt – brezplačno ocenimo ogrevalne potrebe, predlagamo optimalni sistem in povemo, kakšna subvencija vam pripada. Brez obveznosti.
EkoFrank – Velenje · pokrivamo Celje, Šaleška dolina, Savinjska regija, Štajerska, Koroška in vso Slovenijo
