Se zanimate za postavitev sončne elektrarne za vaš dom, da bi prihranili pri električni energiji? Sončna elektrarna je dolgoročna naložba za prihodnost saj je vir obnovljive energije in se zato še kako splača investirati v njo. Spodaj boste našli zbrane vse pomembne informacije, ki vam bodo pomagale pri odločitvi in izboru prave elektrarne za vaše potrebe. V kolikor boste imeli težave pa se lahko obrnete na našo ekipo in z veseljem vam bomo še dodatno svetovali. Pošljite nam povpraševanje in prejmite popolnoma brezplačno in neobvezujočo ponudbo.
OKOLJU PRIJAZEN NAČIN PRIDOBIVANJA ELEKTRIKE
EKO ENERGIJA
UPORABA TEHNOLOGIJE ZA VARSTVO OKOLJA
Zakaj je sončna elektrarna prava izbira
Sončna elektrarna od ideje do izvedbe
V nadaljevanju vas na osnovi dolgoletnih izkušenj korak za korakom pripeljemo od ideje do izvedbe sončne elektrarne. Odgovorili vam bomo na vsa vprašanja, ki se pojavljajo ob prvi ideji za sončno elektrarno do tega, kaj vse je potrebno upoštevati pri izbiri in izvedbi sončne elektrarne. Predvsem pa to, zakaj se vgradnja sončne elektrarne sploh izplača.
Zakaj je sončna elektrarna prava izbira
- Ker si s tem zagotovite brezplačno električno energijo za ogrevanje, hlajenje in za vse ostale električne potrošnike
- Ker s tem postanete skoraj neodvisni od dviga cen električne energije – povsem ali delno odvisno od tega ali izberete sončno elektrarno z ali brez hranilnikov električne energije
- Ker je vgradnja sončne elektrarne strateška usmeritev države in zato država za nakup sončne elektrarne daje visoko subvencijo, hkrati pa so za sončno elektrarno na voljo ugodni krediti s subvencionirano obrestno mero, kar pomeni, da lahko investicijo odplačujete z prihranki pri stroških električne energije
Kakšno moč sončne elektrarne potrebujem
- Ker se je zaključil program samooskrbe z letnim obračunom je smiselno razmisliti o sistemu z hranilnikom energije
- Sedaj se proizvedena in porabljena električna energija obračunava na mesečnem nivoju
- V kolikor v tekočem mesecu porabimo več kot smo proizvedli, potem dodatno porabljeno el. energijo doplačamo po polni ceni z vsemi prispevki, če pa imamo višek proizvedene el. energije pa se ti viški obračunajo v dobro (samo električna energija)
- Glede na izkušnje smiselno, da se vgradi taka moč na sončna elektrarna, ki pokrije letno porabo električne energije. V primeru ogrevanja s toplotno črpalko pa je smiselno razmisliti o povečanju moči sončne elektrarne za 20%, seveda, če imamo dovolj prostora na strehi in če to omogoča elektrosoglasje
- Kar se tiče kapacitete hranilnika električne energije sledimo naslednjim priporočilom:
- Najmanjša kapaciteta hranilnika (da še dobimo subvencijo za hranilnik) je: moč SE x 0,7 (se pravi, če imamo 10 kW SE moramo vgraditi vsaj hranilnik z kapaciteto 7 kWh)
- Realno je smiselna kapaciteta hranilnika, ki je vsaj enaka moči SE
- V primeru ogrevanja s toplotno črpalko pa naj bo hranilnik vsaj za faktor 1,3 x večji od moči SE
- Idealno pa je, če je kapaciteta hranilnika = 2x moč SE
- Realno se moramo zavedati, da bomo v decembru in januarju v vsakem primeru morali doplačati nekaj električne energije, ker je takrat pač mesečna poraba v večini primerov večja od proizvodnje (v primeru ogrevanja s toplotno črpalko , moramo zraven dodati še meseca november in februar)
- V povprečju lahko rečemo, da zmanjšamo stroške električne energije za 60 % ( s sončno elektrarno brez hranilnika) in za 80 % s sončno elektrarno z hranilnikom energije

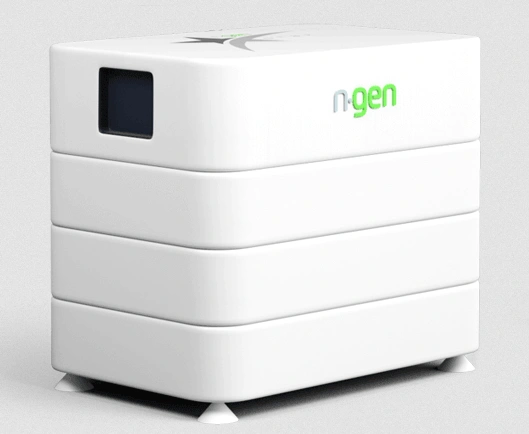

Prednosti vgradnje hranilnikov električne energije – hibridne sončne elektrarne
- Hranilnik energije omogoča hranjenje viškov električne energije podnevi ko sončna elektrarna deluje z polno močjo in koriščenje shranjene energije ponoči
- V primeru pridobitve elektrosoglasja z zmanjšano močjo lahko vgradimo večjo sončno elektrarno, kot je zapisano v soglasju, saj lahko viške sproti shranjujemo v hranilnik energije
- Tudi v primeru, ko dobimo popolno zavrnitev soglasja za sončno elektrarno lahko le-to vgradimo z hranilniki energije. Sončna elektrarna proizvaja energijo za trenutne lastne potrebe, viški pa se shranjujejo v hranilniku energije. Ko se moč sončne elektrarne zmanjša ali se lastne potrebe povečajo se električna energija avtomatsko črpa iz hranilnika energije. Pri tem sončna elektrarna ne oddaja nič energije v omrežje.
- Pri mesečnem obračunu oddane in prevzete električne energije je hranilnik skoraj obvezen, saj lahko le tako izboljšamo vračilno dobo cele investicije in hkrati tudi znižamo letne stroške za električno energijo
- Z hranilnikom energije znižamo stroške omrežnine za oddajo in prejem
- Ker oddajamo manj proizvedenih viškov električne energije podnevi in ker potem ponoči kupujemo manj energije iz omrežja je ekonomičnost bistveno večja
- Lahko zmanjšamo konične odvzeme električne energije iz omrežja – nižji strošek omrežnine
- V primeru izpada električnega omrežja imamo lasten vir električne energije (potrebna je dogradnja back up modula)
Določitev letne porabe električne energije
1. Če v bližnji prihodnosti nimate namena vgradnje dodatnih električnih potrošnikov izračunate letno porabo električne energije tako, da seštejete zadnjih 12 položnic za električno energijo – (vrednosti v kWh) in dobite letno porabljeno električno energijo v kWh. Lahko pa v spodnjo tabelo vpišete povprečno mesečno porabo v kWh ali povprečni mesečni strošek el. energije v € in ceno električne energije
| Letna poraba električne energije | kWh |
| Povprečna mesečna poraba električne energije | kWh |
| Povprečni mesečni strošek električne energije (z DDV) | € |
| Skupna cena električne energije (z DDV) | €/kWh |
| Vaša letna poraba električne energije je: | 0 kWh |
2. Če imate namen vgraditi še dodatne električne potrošnike (toplotna črpalka, električni avto, IR ogrevanje, električni radiatorji, klimatske naprave, savna, potem je potrebno k trenutni letni porabi prišteti še te vrednosti.
Letna poraba električne energije za ogrevanje s toplotno črpalko
| Grelna moč toplotne črpalke | kW |
| Grelno število toplotne črpalke (učinkovitost) | |
| Čas trajanja ogrevalne sezone | |
| Letna poraba električne energije za toplotno črpalko | kWh |
Točnejšo vrednost za potrebno grelno moč toplotne črpalke dobite na strani toplotne črpalke.
Letna poraba električne energije za ogrevanje z IR paneli, električnimi radiatorji ali drugim električnim virom
| Skupna električna moč vseh grelnih teles ali grelne naprave | kW |
| Čas trajanja ogrevalne sezone | |
| Letna poraba električne energije za ogrevanje z električnim virom | kWh |
Letna poraba električne energije za vožnjo z električnim avtomobilom
| Letno število prevoženih kilometrov z električnim avtomobilom | km |
| Povprečna poraba električne energije na 100 km | kWh/100km |
| Letna poraba električne energije za vožnjo z električnim avtomobilom | kWh |
Letna poraba električne energije za ostale potrošnike
| Letna poraba električne energije vseh ostalih potrošnikov | kWh |
| Skupno | kWh |
Skupna pričakovana letna poraba električne energije za vse planirane električne potrošnike
| Trenutna poraba električne energije | kWh |
| Električna energija za ogrevanje s toplotno črpalko | kWh |
| Električna energija za ogrevanje z električnimi grelnimi telesi | kWh |
| Električna energija za vožnjo z električnim avtomobilom | kWh |
| Električna energija vseh ostalih električnih potrošnikov | kWh |
| Skupna predvidena električna poraba vseh električnih potrošnikov | kWh |
Koliko električne energije proizvede sončna elektrarna glede na lokacijo objekta, naklon strehe in glede na orientacijo smeri strehe proti jugu?
Največji izkoristek sončne elektrarne dobimo v primerih, ko sonce sije ves čas pod 90° na sončne celice. Temu se lahko približamo samo s sistemi, kjer se naklon in smer sončnih celic prilagaja poti sonca. V primerih, ko imamo sončne celice fiksno vgrajene na strehi (kar je trenutno tudi edina možnost, ki je subvencionirana s strani EKOSKLADA) pa se učinkovitost le-teh spreminja glede na smer sonca. Cilj je seveda, da je usmeritev strehe proti jugu in da je naklon strehe cca. 35°C. To je idealna lega za poletni čas, ko je čas obsevanja največji in ko je tudi moč sončnega obsevanja največja. Zato v vsakem primeru v poletnih mesecih (od aprila do konca avgusta) pridobimo največ električne energije. Ker pa večina streh obstoječih objektov nima povsem idealne strehe moramo izračunati, koliko električne energije lahko na dani strehi pridobimo iz 1 kW instalirane moči modulov.
Za orientacijsko vrednost (pri naklonu strehe 35°) nam lahko služi spodnja tabela:
Točno vrednost pridobljene električne energije na vaši strehi lahko izračunate z programom na povezavi: https://re.jrc.ec.europa.eu/pvg_tools.
| Vrednost pridobljene električne energije (iz 1 kW instalirane moči modulov) na vaši strehi | kWh/1kW |
| Skupna letna električna poraba (podatek prepišite z prej izpolnjene tabele) | kWh |
| Potrebna moč sončne elektrarne | kW |
Moči in dimenzije sončnih elektraren
Kako močno sončno elektrarno lahko vgradim?
Zgoraj smo izračunali naše dejanske potrebe, seveda pa moramo pogledati tudi omejitve glede možne velikosti sončne elektrarne. Te omejitve so naslednje.
- Omejitve električnega omrežja
- Razpoložljiva površina strehe
Omejitve električnega omrežja
Glede na moč glavnih varovalk je definirana tudi maksimalna možna moč sončne elektrarne, ki jo lahko vgradite. Ta moč za najpogostejše primere je naslednja:
V primeru, če imamo letno porabo večjo , kot lahko vgradimo sončno elektrarno, glede na trenutno moč varovalk, lahko le-te seveda povečamo, če omrežje to dopušča. Ne glede na gornje omejitve pa lahko upravljavec električnega omrežja, na dani lokaciji, dovoli tudi manjšo moč od navedene, v primerih, ko električno omrežje na dani lokaciji ne dopušča večjih obremenitev.
Omejitve glede razpoložljive površine streh za namestitev sončne elektrarne
Seveda lahko namestimo sončne celice naše sončne elektrarne na marsikatero razpoložljivo mesto, so pa pri tem določene omejitve, ki jih moramo upoštevati, če želimo imeti učinkovito investicijo z hitro vračilno dobo.
- Usmeritev naj bo proti jugu, pri ostalih smereh moramo upoštevati, da potrebujemo več modulov za enako moč. Usmeritev proti severu pa ni primerna, ker je čas sončnega obsevanja na tej strani zelo kratek
- Sončna elektrarna naj bo nameščena na strehi stanovanjskega objekta. Namestitev na strehah drugih objektov je možna, vendar se stopnja DDV poveča iz 9,5 na 22%
Kakšno površino strehe potrebujem za namestitev sončne elektrarne?
Učinkovitost sončnih celic se neprestano povečuje. Trenutno lahko dobimo na 1 m2 že preko 230 W moči modulov. Kar pomeni, da lahko 11,2 kW sončno elektrarno namestimo že na 48 m2 strehe. Dejanska potrebna površina strehe se v praksi poveča, ker so moduli standardnih pravokotnih dimenzij in tako ne moremo povsem izkoristiti razpoložljive površine strehe. Hkrati pa so lahko na strehi še razne ovire (okna, dimniki, zračniki,…) ki prav tako zmanjšajo možnosti namestitve modulov.
Standardne dimenzije modulov (Bisol)
- Osnovna dimenzija : 113 x 172 cm
- XL dimenzija : 113 x 210 cm
- Module lahko v večini primerov namestimo na streho pokončno ali ležeče, da tako čimbolj izkoristimo razpoložljive strešne površine.
- Pri strehi moramo upoštevati, da sončne celice ne gledajo preko robov strehe, saj to ni estetsko, predvsem pa je bolj nevarno zaradi vetra.
- Želja je, da imamo na vseh straneh vsaj 30 cm proste površine. Spodaj pa je potrebno imeti prosto površino strehe vsaj 20 cm ali več glede na to ali moramo postaviti linijske snegolove ali ne.
- Če je pod streho, kjer bo nameščena sončna elektrarna pohodna površina, potem so linijski snegolovi obvezni. Potrebno je namreč upoštevati, da je površina sončnih celic zelo gladka in, da lahko sneg hitro zdrsne iz strehe, linijski snegolovi morajo biti povišani in morajo gledati vsaj 15 cm nad zgornjo površino sončnih celic. Pri višjih stranicah in pri strehah z večjim uklonom je potrebno višino povečati in dodati vmesne snegolove. Poleg tega pa je potrebno v primeru nameščenih snegolovov upoštevati še minimalne odmike modulov od snegolovov.
Koliko modulov potrebujemo za želeno sončno elektrarno
Ko smo ugotovili kolikšna je naša potrebna moč sončne elektrarne zmanjšana za eventualne omejitve električnega omrežja izračunamo potrebno število modulov in sicer:
| Potrebna možna moč sončne elektrarne | W |
| Moč izbranih modulov | W |
| Potrebno število modulov | kos |
Izračunamo število modulov zaokrožite navzgor na celo število.
Postopki, cene in vzdrževanje
- Najprej si v merilu narišemo streho, kjer bo nameščena sončna elektrarna
- V merilu vrišemo tudi vse ovire (dimniki, okna, zračniki,…) na strehi skupaj z merami do teh ovir
- Na razpoložljivo površino strehe vrišemo »pravokotnike« sončne celice (v merilu) dimenzije 1,15*1,72m (ali druge) in to pokonci ali ležeče. Zaradi izgleda in možne namestitve naj bodo vsi moduli v enem neprekinjenem polju postavljeni pokonci ali ležeče. Pri ležeči namestitvi modulov rabimo pri določenih strešnih kritinah še dodatno prečno podkonstrukcijo, kar pomeni višji odmik od strehe pa tudi večjo končno ceno sončne elektrarne. Za pritrditev je potrebno na daljših stranicah modulov upoštevati še 2 cm prostora za pritrdilne sponke
- Z izrisom smo ugotovili ali lahko na dano površino strehe namestimo vso količino modulov, ki je potrebna za našo moč sončne elektrarne
Sama sončna elektrarna je vgrajena zelo hitro, je pa pred tem in na koncu potrebno izvesti še druge aktivnosti. Postopek je naslednji:
- Ogled objekta in definiranje vseh podrobnosti
- Priprava ponudbe z vsemi detajli
- Potrditev ponudbe z vaše strani
- Priprava vlog in dokumentacije za pridobitev Elektro soglasja in subvencije
- Strojna in elektro montaža sončne elektrarne
- Električni priklop sončne elektrarne s strani upravljavca električnega omrežja
- Povezava na internet in seznanjanje z uporabo
Vso potrebno dokumentacijo vam pripravimo mi, vi samo podpišete določene dokumente.
- Priprava projekta za sončno elektrarno (IDZ)
- Priprava vloge za izdajo elektrosoglasja
- Priprava vloge in pripadajoče dokumentacije za BORZEN oz. EKOSKLAD (za subvencijo in za kredit, če je potreben)
- Priprava vloge za pridobitev nove pogodbe z elektrodistributerjem
- Priprava navodil za obratovanje sončne elektrarne
- Priprava izjav in vloge za naročilo priklopa sončne elektrarne s strani Elektra
- Povezava na internet, vnos kod in izris načrta postavitve sončne elektrarne
Cene modulov se znižujejo ali pa lahko za isto ceno dobite močnejše in učinkovitejše module. Cena kompletne izvedbe sončne elektrarne je pod 1000 € na kW moči elektrarne. Pri manjših (pod 11 kW) elektrarnah je lahko nekoliko več, pri večjih pa tudi manj. Je pa končna cena vedno odvisna tudi od vrste kritine, potrebne konstrukcije in zahtevnosti ter obsežnosti vseh ostalih del.
Na končno ceno investicije trenutno prejmete še subvencijo v višini 250 € / kW moči sončne elektrarne. Za 11,2 kW sončno elektrarno prejmete torej 2800 € subvencije. V primeru vgradnje hranilnika energije pa se subvencija poveča na 675 € / kW moči sončne elektrarne.
Po odbitku subvencije se vam investicija v vašo sončno elektrarno povrne v roku 7 – 8 let. Če pa vzamete ugoden kredit preko EKOSKLADA pa lahko v tem času plačujete enak obrok kot ga plačujete sedaj za električno energijo. Po ca. 8-mih letih pa bo vaša investicija poplačana in od takrat naprej boste samo v zimskih mesecih (dec., jan.) doplačevali za energijo, ki ste jo porabili več kot proizvedli. V poletnih mesecih pa boste viške prodali in se bodo poračunali tekom leta.
Subvencije in ugodni krediti za sončno elektrarno
Subvencije za sončne energije so na voljo preko BORZENA, medtem ko so krediti še naprej na voljo preko EKOSKLADA. Subvencije so različne za fizične in za pravne osebe.
- Subvencije za fizične osebe
- 250 €/1kW moči sončne elektrarne – izvedbe brez hranilnika energije
- 675 €/1kW moči sončne elektrarne – izvedbe z hranilnikom energije
- Pri skupnostnih sončnih elektrarnah pa so zneski 300 in 725 €/1 kW
- Subvencije za pravne osebe
- 180 €/1kW moči sončne elektrarne – izvedbe na strehah objektov
- 215 €/1kW moči sončne elektrarne – prostostoječe sončne elektrarne
- 350 €/1kW moči sončne elektrarne – sončne elektrarne s kulturno-varstvenim soglasjem
- 350 €/1kW moči sončne elektrarne – sončna elektrarna, ki pokriva zunanje nepokrite parkirne prostore
- 180 €/1kW moči sončne elektrarne – skupnostne sončne elektrarne
- 225 €/1kWh – za hranilnik električne energije
V obeh primerih so definirane še omejitve maximalne možne subvencije v % od investicije. Točni podatki o razpisih so na voljo na: Nepovratna sredstva | Borzen
Za izvedbo sončne elektrarne je preko EKOSKLADA, za fizične osebe, na voljo tudi ugoden kredit z naslednjimi pogoji:
- Fiksna obrestna mera: 1,0%
- Največja višina kredita: 100.000 €
- Najdaljša odplačilna doba kredita: 10 let
Za pravne osebe je prav tako na voljo kredit z podobnimi pogoji.
Celoten razpis za subvencijo in za kredit je na voljo na povezavi: www.ekosklad.si Hkrati pa so na tej strani tudi vedno aktualne informacije v povezavi s kreditom.
Sončna elektrarna ne zahteva posebnega vzdrževanja. Priporočljiv pa je pregled na vsaki 2 leti in po potrebi čiščenje modulov z vodo. Čiščenje modulov je priporočljivo še posebej v dolgih obdobjih brez dežja in pa na lokacijah, kjer je precej prahu (ob makadamskih cestah, ob obratih, ki povzročajo več prahu,..).
Kar pa se tiče samega delovanja pa izjemno priročno spremljanje delovanja preko internetne aplikacije. Tako lahko v nekaj sekundah dobimo informacijo o delovanju vseh elementov sončne elektrarne in lahko takoj odreagiramo, če se pojavijo kakšne napake. Na voljo so nam podatki o trenutni moči sončne elektrarne, o proizvedeni energiji (dnevni, tedenski, mesečni, letni in skupni energiji) kot tudi podatki o delovanju posamičnih modulov.
Za posamezne elemente sončne elektrarne veljajo poleg osnovne garancije še različni časi garancij in jamstev in sicer:
- za module Bisol – 15 let
- za module Bisol – 25 let – podaljšano jamstvo izhodne moči (da imajo moduli po 25-tih letih izhodno moč najmanj 85% nazivne moči)
- za optimizatorje Solar Edge – 25 let
- za razsmernik Solar Edge – 12 let
- odpornost modulov proti toči: do fi 25 mm pri hitrosti do 83 km/h
Točni pogoji so navedeni v dokumentih posameznih proizvajalcev.
Ne glede na navedene garancijske in jamstvene pogoje pa je smiselno zavarovanje sončne elektrarne za primere ekstremnih vremenskih pogojev.
Referenčni objekti

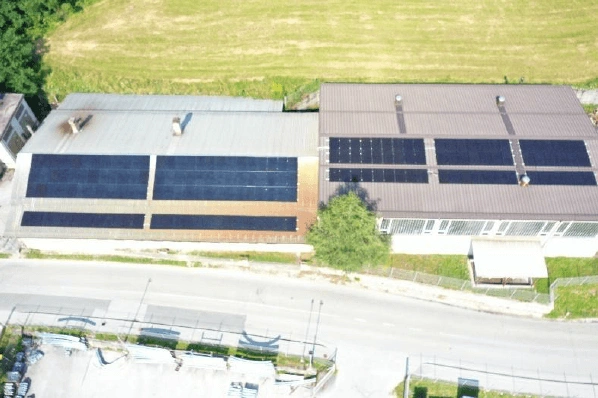

Sončna elektrarna moči 70 kW na strehi poslovnega objekta za pokrivanje vseh potreb po električni energiji. Sončna elektrarna je nameščena na jugovzhodni strehi in tako tako odlično sledi potrebam proizvodnje, katera je prav tako večinoma v dopoldanski izmeni.
Sončna elektrarna na strehi poslovnega objekta moči 50 kW. Glede na povečane potrebe po električni energiji se je moč elektrarne v nadaljevanju še povečala.
Sončna elektrarna moči 35 kW na strehi in zidu skladiščnega prostora. Na ravni strehi so moduli vgrajeni na naklonskih nosilcih, da se tako doseže kar največja proizvodnja. Preostali del modulov je nameščen zidu za zvočno zaščito.
Sončna elektrarna na strehi poslovnega objekta moči 19,7 kW. Moduli so v povsem črni izvedbi. Sončna elektrarna pokriva potrebe po električni energiji za delovanje firme in za delovanje toplotne črpalke.

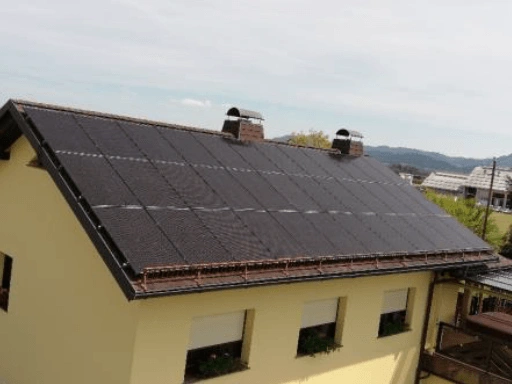

Sončna elektrarna na strehi stanovanjskega objekta z estetskimi – povsem črnimi moduli Bisol
Sončna elektrarna z moduli Bisol v povsem črni barvi, ki se elegantno vklopi z črno kritino. Dodan je hibridni razsmernik Solar Edge in hranilniki energije.
Sončna elektrarna z moduli Bisol in razsmernikom Solar edge. Naknadno je dodan hranilnik energije Tesla.
Elegantna izvedba sončne elektrarne, ki se povsem prilagaja površini strehe. Za dodatno estetskost poskrbijo še črni robovi okvirjev in pritrdilnih spon, kot tudi črna hrbtna folija modulov. Ker je spodaj pohodna površina je dodan še linijski snegolov.
Sončna elektrarna vgrajena na stešni kritini Bramac. Elegantna postavitev, ki se povsem prilega dimenzijam strehe.
Sončna elektrarna vgrajena na ravni strehi s podložnimi plastičnimi nosilci, kjer ni potrebna nobena pritrditev v tla ampak samo obtežitev teh nosilcev. Pri tej izvedbi se moduli položijo horizontalno, med posameznimi vrstami pa mora biti dovolj velik razmik, da ne pride do senčenja.
Sončna elektrarna izvedena z vgradnimi moduli, kateri so pritrjeni neposredno na strešno konstrukcijo brez predhodne strešne kritine. Ta izvedba modulov se lahko polaga le v horizontalnem položaju.
Sončna elektrarna vgrajena na prilagojeni konstrukcij na čelni – južni strani hiše. Ostali strešni površini nista nudili dovolj sončne osvetljenosti. Manjša moč (4 kW) prilagojena za bivanje 2 oseb v hiši.
Sončna elektrarna na razgibani strešni površini s polno ovirami in poševninami.
Sončna elektrarna vgrajena na več delih razgibane strehe. Izbrale so se najbolj sončne strani strešnih površin.
Namestitev sončne elektrarne na sodobno hišo. Za maksimalni izplen in izkoriščenost strešne površine je bila izbrana kombinacija standardnih in povečanih Xl modulov Bisol. Hkrati pa je del modulov položen tudi ležeče. Tako je glede na ovire na strehi zagotovljena maksimalna estetskost sončne elektrarne.
Sončna elektrarna vgrajena na kritini Gerard – z originalnimi strešnimi kljukami za to kritino (sistem K2).
Sončna elektrarna vgrajena na sodobni hiši z lepo urejeno okolico. Izbrani so bili črni (črn okvir in črna hrbtna folija) mookristalni moduli Bisol BMO 325, kateri se elegantno prilegajo na črno kritino strehe.
Sončna elektrarna moči 19.6 kW na gospodarskem poslopju.
Sončna elektrarna vgrajena na prečni konstrukciji , ki je na zadnji strani podaljšana preko strehe za 2 vrsti modulov in iz zadnje strani zaprta z protivetrno zaščito. Na prednji strani je prav tako izveden linijski snegolov z elementi osnovne konstrukcije.
Sončna elektrarna nameščena na sodobni hiši z vertikalno in horizontalno namestitvijo modulov.
Sončna elektrarna nameščena na pomožnem objektu na kritino Bobrovec.
Sončna elektrarna nameščena na pločevinasti ovalni strehi s konstrukcijo na stojnih vijakih.
Sončna elektrarna vgrajena na strešni kritini Bramac – z izogibanjem oviram na strehi.
Sončna elektrarna prilagojena glede na potrebe hiše in glede na ovire na strehi.
Sončna elektrarna vgrajena na sodobni stanovanjski hiši in za razliko do potrebne moči na škarpi pod hišo. Moduli na škarpi so vgrajeni na posebno konstrukcijo ki zagotavlja ustrezen naklon modulov.
Na strehi poslovno stanovanjskega objekta sta vgrajeni 2 sončni elektrarni in sicer za poslovni in stanovanjski del. Elektrarni sta vgrajeni na vzhodni in na zahodni strehi objekta.
Elementi sončne elektrarne
Glavni elementi sončne elektrarne so moduli, razsmerniki, optimizatorji in podkonstrukcije za namestitev modulov na različne kritine streh. Moduli, se razlikujejo po učinkovitosti, moči, dimenzijah, barvi in obliki okvirja. Razsmerniki in optimizatorji pa so prilagojeni glede na moč elektrarne. Same podkonstrukcije pa so prav tako različne glede na vrsto strešne kritine, katera je na določenem objektu.
Vrste, moči, izvedbe in dimenzije modulov!
Glede na strukturo celic ločimo polikristalne in monokristalne module. Monokristalni moduli so učinkovitejši, zato se zadnja leta uporabljajo predvsem ti moduli in to večinoma moduli z maksimalno močjo. Glede na dimenzije modulov imamo v osnovi na voljo 2 dimenziji in sicer standardno 100 x 167 cm in XL dimenzijo 100 x 200 cm.
Moduli se lahko vgrajujejo ležeče ali pokonci in sicer glede na to, kako se lahko strešna površina najbolje izkoristi. Glede na to se lahko kombinirajo tudi standardni in XL moduli.
Aktualni so tudi vgradni moduli – BIPV, kateri se lahko vgradijo namesto strešne kritine, seveda pa rabimo pri tem zaključne obrobe, da se lahko streha funkcionalno zaključi.
Kot novost pa so seveda na voljo izvedbe „Supreme“, pri katerih imamo konstantno moč v vseh 25-tih letih delovanja. Pri vseh ostalih izvedbah namreč moč modulov pada ca. 0,5% na leto, kar pomeni, da pa imamo po 25-tih letih še vedno več kot 85% nazivne moči modulov.
V primerih, ko želimo sončne celice – module čimbolj zliti z barvo strešne kritine pa so na voljo tudi barvne izvedbe – Spectrum. Tu imamo lahko barvni okvir, steklo in celice.
Kadar uporabljamo module za nadstreške ali podobne površine, kjer želimo, da je pod moduli še vedno nekaj svetlobe, pa so na voljo izvedbe Lumina, pri katerih celice bolj ali manj zapolnjujejo stekleno površino in imamo tako na voljo več ali manj svetlobe.
Polikristalni
- Standardne dimenzije ali povečane XL dimenzije, postavitev vertikalno ali horizontalno
- Izkoristek 17,1%
- BMU – 60 celic | Moči od 275 do 280 W 100x167x3,5 cm | 18,7 kg
- BMU XL – 72 celic | Moči od 330 do 335 W 99x197x4,0 cm | 22 kg
Monokristalni
- Učinkovitejše izvedbe. Standardne dimenzije ali povečane XL dimenzije, postavitev vertikalno ali horizontalno
- Izkoristek do 20,2%
- BMO – 60 celic | Moči od 310 do 330 W | 100x167x3,5 cm | 18,7 kg
- BMO XL – 72 celic | Moči od 370 do 395 W | 99x197x4,0 cm | 22 kg
Spectrum
- Izvedbe z različnimi barvnimi odtenki stekla in okvirjev
- Izkoristek do 16,5%
- BMU – 60 celic | Moči od 255 do 290 W | 100x167x3,5 cm | 18,7 kg
Lumina
- Izvedbe z večjo ali manjšo prepusnostjo svetlobe skozi steklo. Primerno za zimske vrtove ali nadstreške
- Izkoristek odvisen od števila celic in stopnje prosojnosti
- BMU – 28 do 60 celic – polikristalni | Moči od 130 do 280 W | 99x165x3,5 cm | 18,5 kg
- BMO – 28 do 60 celic- monokristalni | Moči od 145 do 310 W | 99x165x3,5 cm
BIPV – vgradni
- Izvedbe za vgradnjo v streho namesto kritine. Potrebne so samo zaključne obrobe
- Izkoristek poli = 17,1% Izkoristek mono = 20,2%
- BSU – 60 celic – poli Moči od 275 do 285 W | 102x169x2,9 cm | 18,4 kg
- BSO – 60 celic – mono Moči od 315 do 330 W | 102x169x2,9 cm | 18,4 kg
Monokristalni Supreme
- Najbolj učinkovite izvedbe s 100% jamstvom izhodne moči. Po 25-tih letih imajo še vedno enako moč kot ob vgradnji. Standardne dimenzije, postavitev vertikalno ali horizontalno
- Izkoristek do 19,2%
- BMO – 60 celic – moči od 300 do 320 W | 100x167x3,5 cm | 18,7 kg
Razsmerniki in optimizatorji
Razsmerniki 230 V ali 400 V se izberejo glede na moč sončne elektrarne
Razsmernik je praktično glavni element sončne elektrarne, saj pretvarja enosmerno napetost iz modulov v izmenično napetost primerno za naše električno omrežje. V vseh primerih mora zagotavljati konstantno izhodno napetost in konstantno frekvenco, saj le-tako ne povzroči motenj v električnem omrežju, hkrati pa se mora z njim povsem sinhronizirati. V primeru izklopa ali izpada omrežja pa mora tudi takoj izklopiti delovanje sončne elektrarne (govorimo o izvedbah, ki so priključene neposredno na električno omrežje in ne o otočnih sistemih, kateri lahko delujejo tudi povsem samostojno).
Poleg osnovne regulacije sistema pa imajo vgrajene tudi dodatne regulacijske module, kateri omogočajo vse nastavitve sistema in povezljivost v ostale sisteme (WI-FI, BUS, Ethernet, RS485,..) in možnost daljinskega upravljanja ter nadzora.
Optimizatorji
Z uvedbo sistemov za samooskrbo so kot standardna oprema vsake sončne elektrarne vgrajeni tudi opimizatorji. Imajo funkcijo povečanja učinkovitosti sončne elektrarne in varnostno funkcijo. Na voljo so izvedbe za en, dva ali 4 module. Preko njih moduli komunicirajo z razsmernikom in nam tako omogočajo sproten vpogled v učinkovitost delovanja.
Učinkovitost: pri sistemih brez optimizatorjev je bila učinkovitost sončne elektrarne tolikšna, kolikor je omogočal najslabši modul, medtem ko so z uvedbo optimizatorjem te pomanjkljivosti odpadle. Če se zmanjša moč na enem modulu (npr. zaradi senčenja, umazanije ali kakšne napake) bodo drugi moduli lahko nemoteno delovali naprej z maksimalno močjo.
Varnost: V primeru ko se prekine omrežna napetost (230 ali 400V) optimizatorji takoj preidejo v varnostni način delovanja in izhodno moč takoj zmanjšajo na 1V enosmerne napetosti. Skupaj imamo tako toliko voltov enosmerne napetosti, kot je optimizatorjev. V hišnih sistemih so to običajno napetosti od 15 do 40 V. Takšna napetost omogoča varno rokovanje na elementih sončne elektrarne in tudi samo gašenje v primeru požara ne pomeni kritične nevarnosti.
Optimizatorji: za en, dva ali 4 module se izberejo glede na skupno moč povezanih modulov
Podkonstrukcije za sončne elektrarne
Module – sončne celice moramo na nek način pritrditi na streho ali na druge nosilne konstrukcije. Ko govorimo o strehah so izvedbe konstrukcij različne glede na strešno kritino, ki je na strehi.
Pri izbiri nosilne konstrukcije je pomembno, da nosilna konstrukcija zdrži module in vse dodatne obtežitve in sile, ki delujejo nanje (sneg, veter, neurja ipd). Hkrati pa morajo ob vsem tem še naprej zagotavljati nepropustnost strehe.
Za klasične strešnike uporabljamo nosilce, ki se pod kritino pritrjujejo neposredno na špirovce. Pri ravnih strehah pa izberemo konstrukcije, ki omogočajo čimbolj ugoden naklon modulov proti soncu. Ti nosilci se lahko vgradijo na streho brez prebijanja strešnih površin – torej samo z zadostno obtežitvijo teh nosilcev glede na moč vetra na posameznih lokacijah.
Pri strehah s trapezno kritino pa so na voljo nosilci, ki se pritrjujejo neposredno na strešno kritino.
Pridobite brezplačno ponudbo za nakup in vgradnjo sončne elektrarne. Izpolnite obrazec in nam zaupajte vaše želje.
